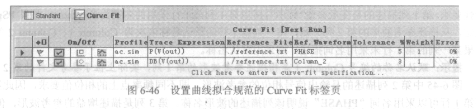

下面结合图6-46中第1行实例， K4D551638H-LC50说明在Optimizer窗口选择Curve Fit标签页后设置曲线拟合规范的步骤。该行设置的是对输出信号的相位P(V(out》频率特性曲线的要求。

   ①在Curve Fit标签页设置Trace Expression。

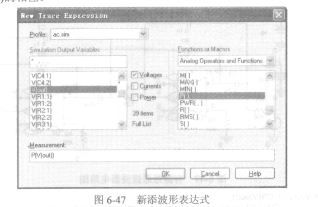

   单击Click here to enter a curve-fit specification文本所在行，屏幕上出现图6-47所示New TraceExpression对话框。

   从对话框右侧Analog Operators and Functions列表中选择计算相位的函数P()，然后在左侧Simulation Output Variables列表中选择V(out)。这时Measurement文本框中应显示为P(V(out》，表示计算输出信号V(out)的相位。

   图6-47新添波形表达式

   单击OK，则Trace Expression -栏显示为P(V(out》，表示曲线拟合优化的对象是节点out处输出电压V(out)的相位P(V(out》。
