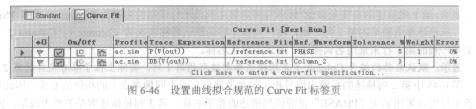

曲线拟合规范的设置是在Optimizer窗口中的Curve Fit标签页进行的。图6-46是已设置有曲线拟合规范的Curve Fit标签页。

   Curve Fit标签页共有10栏，涉及12项参数的设置。其中前几列参数含义与设置方法和前面介绍的以特性函数作为优化目标的情况相同。KSZ8721BT下面主要说明与前面不相同的几列参数含义及设置方法。

   ①表格第三栏( On/Off)中的第三项状态标志是Curve Fit标签页所特有的设置。其作用是动态显示优化过程中实际波形曲线与曲线拟合规范的符合程度。

   如果用户希望在优化过程中启动Probe窗口动态显示待优化的波形与描述优化目标的参考波形之间偏差的变化情况，应该使第三栏包括的第三项设置处于ON状态，即通过单击坐标状图形，使其呈现形状睑。若再次单击该单元格，将使其设置为Off,即该图呈现L形状，则优化过程中Probe窗口将不显示该行描述的待优化波形和参考波形的曲线。

   ②第5列“Trace Expression”列出了曲线拟合规范的波形表达式。用户单击表格中“Click hereto enter a curve-fit specification”文本所在行，就可以创建新的波形表达式。设置方法将在后面关于“曲线拟合规范酌设置法”一段中详细介绍。
