“曲线拟合”优化设计中的“参考波形”和“参考文件”

   ①参考波形和参考文件：K9F1G08U0B-PCB0采用曲线拟合方法优化电路时，是采用一组数据描述的参考波形作为优化目标。困此需要建立一个描述参考波形的数据文件，又称为参考文件。在进行Curve Fit优化时将该文件设置为优化指标。

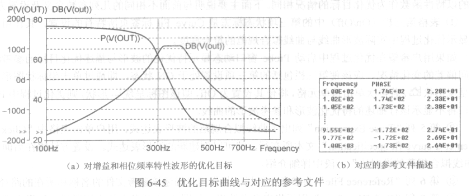

   ②参考文件的格式：图6-45是一个参考文件实例。其中图6-45 (a)表示的是对一个滤波器电路增益和相位频率特性波形的优化要求，图6-45 (b)是对该特性要求的参考文件描述。

   由图6-45 (b)可见，参考文件的第1列描述的是变量参数。从第2列开始，每一列描述一个参考波形。每一列的第一行为“标题行”，说明每一列的内容。标题行采用的名称由用户确定，只要能尽量反映该列的内容即可。在设置曲线拟合的目标时，将采用标题名称指定曲线拟合时采用的参考波形。

   图6-45实例中描述的参考文件有三列。第2列和第3列分别描述对输出相位和增益波形的频率特性要求。第1列描述的是变量参数“频率”，所以第1列第1行采用的名词为Frequency。按照PSpice

规定，从描述参考波形的第2列开始，每一列第1行的默认名称依次为Columnl、Column_2等。如果某一列的第1行未采用名词描述，则采用默认名称。
