本实例中要求分析电路的增益和带宽对电路中电阻和电容的灵敏度，因此应该保证PSpice中已建立有计算增益和带宽这两个电路特性参数的函数，并能正常运行。

   采用第5章介绍的方法， HAT2057RA选用PSpice中Max和Bandwidth两个Measurement函数计算的增益和带宽结果如图6-13中“Measurement Results”下方表格所示。增益值为9.41807dB，带宽为150.57877MHz，基本正常。

   灵敏度分析步骤二：调用Sensitivity工具

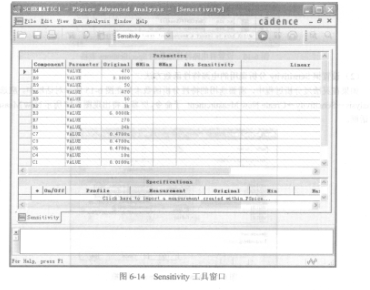

   在电路设计已满足灵敏度分析要求的条件后，在电路图编辑器Capture中选择执行PSpice—AdvancedAnalysis—Sensitivity命令，即调用Sensitivity工具，屏幕自动切换为Sensitivity工具窗口，如。

   Parameters表格内自动显示有电路中设置有容差参数的元器件列表。前三列显示的内容分别为Component【元器件名称）、Parameter（参数类型）和Original（该参数的标称值）。图6-14显示的是射频放大器电路中设置有容差参数的14个电阻和电容的信息。待启动灵敏度分析后，其他几列将分别显示出考虑容差后这些元器件参数的最大值、最小值以及敏度大小。

   调用Sensitivity工具后，Specifications表格为空表，用于设置灵敏度分析中需要分析的是哪些电路特性对元器件的灵敏度，分析结束后将同时显示极端情况分析结果。
