元件容差参数和Smoke参数的快速设置方法与Variables符号。

   设计电路时一般都会采用较多的无源元件，特别是对电阻等常用元件， JANTX1N3996A电路设计中包括的数目往往很大。如果按照通常的方法，采用属性参数编辑器分别设置每个电阻的高级分析参数值将是一件比较烦琐的工作。

   实际上，元器件的属性参数值可以是个数字，也可以是个变量。当采用一个变量代表某个属性参数值时，只要采用某种方法修改变量的值，也就自动改变相应属性参数的数值。为此，PSpice软件提供了一种Variables符号，可以同时编辑修改所有阻容等无源元件容差参数和应力参数这两类高级分析参数的设置值。

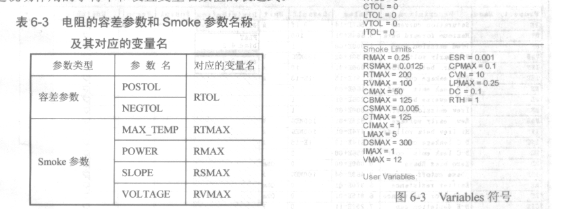

   为了不致出现混乱，PSpice对代表不同高级分析参数设置值的变量名做了统一规定。例如，对电阻，用于代表容差参数和应力参数谩置值的变量名如表6-3所示。

   图6-2中电阻的Smoke属性参数值就是采用这些变量名设置的。

   用户只要按照本节介绍的方法在电路图中放置Variables符号，并为其中的变量名赋值，就可以改变电路中所有采用该变量名的高级分析参数设置值。
