MC分析参数设置

发布时间:2016/3/1 22:28:14 访问次数:483

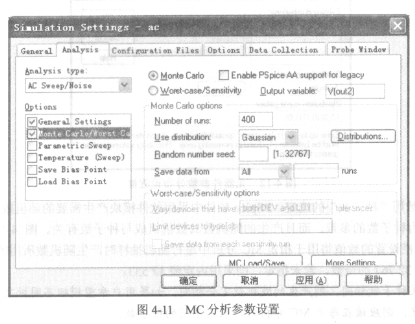

   除了元器件容差参数以外,MC分析中其他需要设置的参数都是在分析参数设置对话框中完成的。AD586LN在图3-4所示电路特性分析对话框的Options -栏选择“Monte CarIo[Worst Case”,屏幕上出现图4-11所示设置窗口。

   下面介绍图4-11中与MC分析有关的设置。

   (1)咆路特性基本分析类型的设置。在图4-11的“Analysis type”一栏,选定要进行MC分析的电路基本特性分析类型。图中选择的是AC Sweep/Noise。

   (2)选定MC分析。在图4-11的Options -栏选择“Monte Carlo/Worst Case”,然后在其右侧选中“Monte Carlo”项。

   (3)输出变量名的设置。在“Oyput variable”对话框中填入电路输出特性变量名。该名应符合1.3节的规定。

   (4)分析次数的设置。在Monte Carlo options下方的Number of runs对话框中填入要重复进行分析的次数,代表实际生产多少套电路。分析中第一次为标称值分析,然后采用随机抽样方式改变

电路中元器件模型参数值,重复进行分析。显然,分析次数越多,统计分析的效果越好,但是运行时间也就越长。因此,应在综合运行效果和运行时间的基础上选定合适的运行次数。





   除了元器件容差参数以外,MC分析中其他需要设置的参数都是在分析参数设置对话框中完成的。AD586LN在图3-4所示电路特性分析对话框的Options -栏选择“Monte CarIo[Worst Case”,屏幕上出现图4-11所示设置窗口。

   下面介绍图4-11中与MC分析有关的设置。

   (1)咆路特性基本分析类型的设置。在图4-11的“Analysis type”一栏,选定要进行MC分析的电路基本特性分析类型。图中选择的是AC Sweep/Noise。

   (2)选定MC分析。在图4-11的Options -栏选择“Monte Carlo/Worst Case”,然后在其右侧选中“Monte Carlo”项。

   (3)输出变量名的设置。在“Oyput variable”对话框中填入电路输出特性变量名。该名应符合1.3节的规定。

   (4)分析次数的设置。在Monte Carlo options下方的Number of runs对话框中填入要重复进行分析的次数,代表实际生产多少套电路。分析中第一次为标称值分析,然后采用随机抽样方式改变

电路中元器件模型参数值,重复进行分析。显然,分析次数越多,统计分析的效果越好,但是运行时间也就越长。因此,应在综合运行效果和运行时间的基础上选定合适的运行次数。
