噪声分析是伴随AC分析进行的。图3-4所示AC分析参数设置窗口下半部分的Noise Analysis栏就是用于噪声分析的参数设置。要进行噪声分析， E2E-X7D1-M1-Z一定要使Enabled左侧复选框处于选中状态，然后再设置下述三项分析参数。

   (1)输出节点的设置

   图3-4中Output Voltage项用于指定计算输出噪声的节点位置，其表示格式应符合1.3节的规定。图中设置为V(out2)，表示计算电路中所有元器件噪声源在out2节点处产生的噪声电压均方根值之和。

   (2)等效输入噪声源位置的设置

   图34中IN Sourse -项用于设置计算等效输入噪声源的输入端位置。图中设置为Vl，表示选择电路中的独立电压源Vl为计算等效输入噪声的位置。也就是说，将out2处的等效输出噪声除以从Vl到V(out2)的增益就得到在Vl处的等效输入噪声。显然，Vl只是计算输入等效噪声源的位置，Vl本身并不是噪声源。

   (3)输出结果间隔的设置

   在噪声分析中，对AC分析时指定的每一个点频，PSpice都要进行噪声分析以得到噪声谱。但并非每一个点频处的噪声分析结果都会榆出。噪声分析结果的输出方式由图3-4中Interval项的设置决定。图3-4中该项设置为5，表示每隔5个点频详细输出电路中每一个噪声源在输出节点处产生的噪声分量大小，同时给出输出节点处的总噪声均方根值以及输入等效噪声的大小。噪声分析的结果

只存入OUT输出文件。噪声分析中不涉及PROBE数据文件。

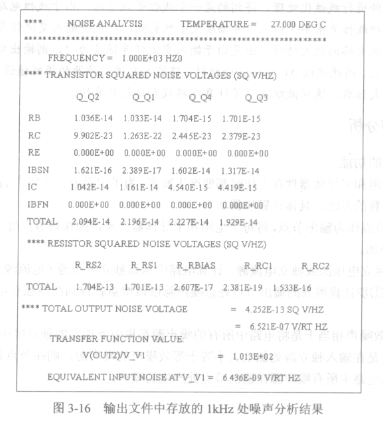

   图3-16是OUT输出文件中存放的lkHz处噪声分析结果。
