PSpice AD中对模拟电路进行的第一类基本分析Bias Point实际上包括三项分析功能，DAC7625PB对应Simulation Profile对话框中的三部分设置。    ‘

   直流工作点分析

  功能与Simulation Profile参数设置

    在图3-4所示设置框的Analysis type栏中选择“Bias Point”，则设置框显示内容如图3-7所示。

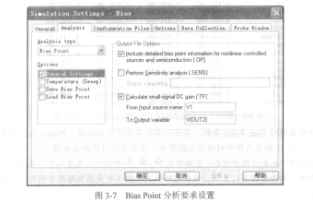

   图3-7   Bias Point分析要求设置

   在图3-7右侧的Output File Options栏选中Include detailed bias point information for nonlinearontrolled sources and senuconductors，再单击“确定”按钮，就完成直流工作点分析设置。

   设置好分析参数后，选择执行Run子命令，PSpice就按照下述方法自动进行直流工作点分析：将电路中的电容开路，电感短路，对各个信号源取其直流电平值，然后用迭代的方法计算电路的直

流偏置状态。

   说明：早期的PSpice版本不具有电路图绘制．以及采用对话框方式设置分析参数的功能，而是通过连接网表文件描述电路图拓扑连接关系以及每个元器件的参数值，采用分析命令行描述分析要求和相关参数。图3-7中Include detailed bias point information for nonlinear controlled sources andsemiconductors后面括号中的“.OP”就是早期版本中要求进行直流工作点分析的命令行表示。“OP”代表Operating Points。
