在绘制和修改电路图的过程中，往往K4H510838D-ZCCC需要改变屏幕上电路图的显示情况，包括：放大或缩小显示、显示特定区域、将光标移至特定位置，以及确定是否同时显示坐标网格点和图幅分区等。

   电路图显示倍率的调整(Zooming，

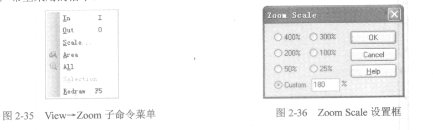

   在Capture中，可以按多种不同要求调整电路图的显示倍率。选择View—Zoom子命令，屏幕上将出现图2-35所示子命令菜单，供用户确定如何选用倍率在屏幕上显示电路图。

   1．按内定的倍率放大或缩小显示电路图

   选择执行图2-35中In子命令，将按固定的倍率放大显示电路图。若选择执行图2-35中Out子命令，则效果相反，表示以固定的倍率缩小显示电路图。

   在Capture运行环境配置中，Pan and Zoom栎签页中Zoom Factor（参见图2-45）的设置值决定了上述放大／缩小显示时采用的倍率。内定设置值为2。

   2．按用户确定的倍率显示电路图

   在图2-35中选择执行Scale子命令，屏幕上将弹出图2-36所示放大倍率设置框。除可以从图中提供的25%，…，400%共6种倍率中选用一种外，入用户希望采用的倍率。
