电路模拟的基本过程
发布时间:2016/2/21 20:24:02 访问次数:586

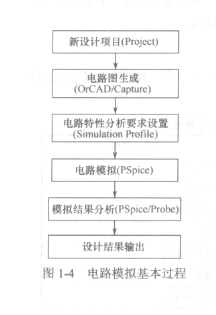

采用OrCAD EDA软件系统PSpice对电路设计方案进行电路模拟的基本过程共分6个阶段(见图1-4)。 EPF10K30RC208-4N本书依据这一流程安排各章的内容。
1.新建设计项目(Project)
OrCAD软件包对电路设计任务按项目(Project)实施管理。
开始一个新的项目设计时,首先要调用OrCAD/Capture软件中的
项目管理模块建立相应的项目名称,并确定有关的设置。本书2.1.1节和2.1.4节将介绍项目管理的基本概念与管理方法。
2.电路图生成
项目名确定后,就应该在电路图绘制软件OrCAD/Capture环
境下,以人机交互方式将用户确定的电路设计方案以电路原理图
形式送入计算机。绘制电路图的具体方法将在第2章中介绍。
采用OrCAD EDA软件系统PSpice对电路设计方案进行电路模拟的基本过程共分6个阶段(见图1-4)。 EPF10K30RC208-4N本书依据这一流程安排各章的内容。
1.新建设计项目(Project)
OrCAD软件包对电路设计任务按项目(Project)实施管理。
开始一个新的项目设计时,首先要调用OrCAD/Capture软件中的
项目管理模块建立相应的项目名称,并确定有关的设置。本书2.1.1节和2.1.4节将介绍项目管理的基本概念与管理方法。
2.电路图生成
项目名确定后,就应该在电路图绘制软件OrCAD/Capture环
境下,以人机交互方式将用户确定的电路设计方案以电路原理图
形式送入计算机。绘制电路图的具体方法将在第2章中介绍。
