小直径外圆的投影法直接检测

发布时间:2016/2/17 21:28:31 访问次数:827

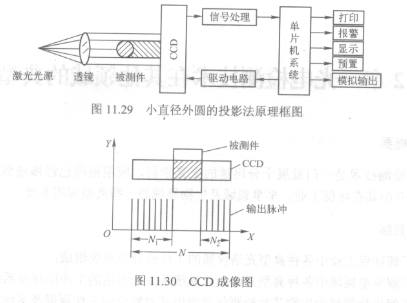

   小直径外圆的投影法直接检测系统由3部分组成:光电转换系统、CCD输出信号处理系统和计算机数据采集处理系统。系统工作原理如图11.29所示,AAT3522IGY-2.63-20平行光束将被测件投影于线阵CCD上,仅在被光束均匀照明的光敏区域有对应的脉冲信号输出,如图11.30所示。

   Ⅳ为CCD的光敏元数目;Ni、N2为对应CCD被光照的光敏元所输出的脉冲数目:P为CCD相邻光敏元的间距。

   由式( 11.21)可见,只要把CCD输出的脉冲信号Ni、N2进行放大及二值化处理后送入单片机,就可以由系统分析、运算处理得到被测件的尺寸。



   随着光电子技术、计算机和图像处理技术的迅速发展,CCD、PSD和激光编码器等广泛应用于工件的尺寸、形状和位置的测量,并且可将图形信号转换成电信号;而与光纤技术相结合,可实现现场、在线动态测量,同时也便于显示和控制;几何量图像检测技术现已大量用于汽车发动机汽缸的组合加工中检测、滚珠轴承内外环与滚球加工中和各种型钢轧制中的测控等。

   习题与思考题

   1.如何应用光电测量的方法获得小位移量与小角度量信息?

   2.测量火炮的炮管直线度可采用什么方法?

   3.如何应用光电信息变换技术测量工件表面粗糙度?





   小直径外圆的投影法直接检测系统由3部分组成:光电转换系统、CCD输出信号处理系统和计算机数据采集处理系统。系统工作原理如图11.29所示,AAT3522IGY-2.63-20平行光束将被测件投影于线阵CCD上,仅在被光束均匀照明的光敏区域有对应的脉冲信号输出,如图11.30所示。

   Ⅳ为CCD的光敏元数目;Ni、N2为对应CCD被光照的光敏元所输出的脉冲数目:P为CCD相邻光敏元的间距。

   由式( 11.21)可见,只要把CCD输出的脉冲信号Ni、N2进行放大及二值化处理后送入单片机,就可以由系统分析、运算处理得到被测件的尺寸。



   随着光电子技术、计算机和图像处理技术的迅速发展,CCD、PSD和激光编码器等广泛应用于工件的尺寸、形状和位置的测量,并且可将图形信号转换成电信号;而与光纤技术相结合,可实现现场、在线动态测量,同时也便于显示和控制;几何量图像检测技术现已大量用于汽车发动机汽缸的组合加工中检测、滚珠轴承内外环与滚球加工中和各种型钢轧制中的测控等。

   习题与思考题

   1.如何应用光电测量的方法获得小位移量与小角度量信息?

   2.测量火炮的炮管直线度可采用什么方法?

   3.如何应用光电信息变换技术测量工件表面粗糙度?
