调频信号瞬时频率的变化，宣接H11A817C表现为单位时间内调频信号过零值点（简称过零点）的疏密变化，如图8.17所示。调频信号每周期，有两个过零点，由负变为正的过零点称为“正过零点”，如01、03、05等，由正变为负的过零点称为“负过零点”，如02、仇、06等。如果在调频信号的每个正过零点处由电路产生一个振幅为Um、宽度为r的单极性矩形脉冲，这样就把调频信号转换成了重复频率与调频信号的瞬时频率相同的单向矩形脉冲序列。这时单位时间内矩形脉冲的数目就反映了调频波的瞬时频率，该脉冲序列振幅的平均值能直接反映单位时间内矩形脉冲的数目。脉冲个数越多，平均分量越大；脉冲个数越少，平均分量越小。因此实际应用时，不需要对脉冲直接计数，而只需用一个低通滤波器取出这一反映单位时间内脉冲个数的平均分量，就能实现鉴频。

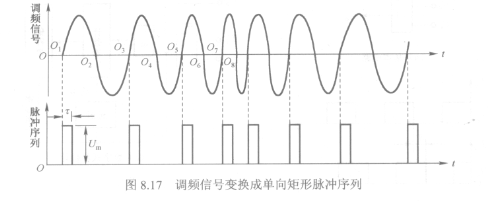

   图8.17调频信号变换成单向矩形脉冲序列

   设调频信号通过变换电路得到一个矩形脉冲序列，并让这一脉冲序列通过传输系数为屹的低通滤波器进行滤波，则滤波后的输出电压u。

   Uav表示一个周期内脉冲搌幅的平均值；f是脉冲宽度；U脉冲振幅；屹是低通滤波器的传输系数；f是重复频率，也就是调频信号的瞬时频率；T是重复周期。
