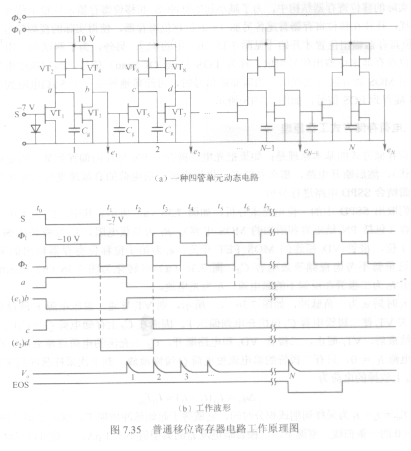

图7.35 (a)所示是一种R5F21183SP典型的四管单元动态移位寄存器电路。其中两相互补时钟西和奶是作为动态电源用的，S是扫描起始信号。这种移位寄存器主要利用MOS场效应晶体管输入阻抗很大(109～1010 Q)和栅电容能存储电荷的特点构成的。该电路工作波形如

图7.35 (b)所示，其工作原理如下。

   在to～tl期间，函1仍为第一位移位寄存器提供负电源（-10～-15 V），起始脉冲S的幅度螈- -7V左右，大于VTi的开启电压Vth(-1～3 V)，使VTi导通。VTi、VT2、VT3、VT4分别组成两级反相器（其中VT2、VT4为“负载管”，其作用相当于一个电阻），故a点波形反相为正（虼= OV），6点再反相一次为负(其幅值与西脉冲的负电子大小有关，为-7～-12 V)。在tl～t2期间，鳓变为“正”电平（约为地电位），第一位移位寄存器由于无供给电源而不工作，但由于VT3及其栅电容Cg（以及口点和6点的寄生电容）的电荷存储效应，使口、6两点的波形继续保持。在tl～t2期间，西再次变为负电平，而此时S已变为“正”，使、6两点电位被迫改变。6．点的波形即为第一位移位寄存器的输出ei，如图7.35 (b)所示。

   在圪为负时，VT3管导通，c点电位被拉到零电平左右。在这期间，当Q变为负电平时，VT5～VT8组成的第二位移位寄存器工作，由Vo=0，VTi -直断开，故d点电位在奶为负期间也变为负电平。同理，由于相应的MOS驱动管栅电容的电荷存储效应，使c、d点电值在tl～t2期间继续保持原状，直到tl～t2时刻才被迫改变，如此等等。从而在移位寄存器输出端形成依次延迟一拍（昙函脉冲周期）的扫描脉冲，去控制相应的多路MOS开关，以便串行读出各位二极管E的光电信号。

   在实际的移位寄存器结构中，为了减小起始脉冲S和移位寄存器末位输出信号对视频信号的干扰，往往在移位寄存器首尾各另加l～2位移位寄存器，使得实际的视频信号从第2～3位移位寄存器输出位置才开始[见图7.35 (b)中的Vo]。另外，为了测试和应用方便，往往把移位寄存器末位输出信号引出，称为EOS (End Of Scan)信号，即扫描结束信号。它通常采用MOS管开漏方式提供。当需要此信号时，可简单地外接一个5 kQ电阻到地，即可在EOS端得到EOS信号，如图7.35(b)所示。
