线间漏电流
发布时间:2016/1/15 20:30:27 访问次数:450
由于在变频器输出布线间的分布电容流过的电流的高额部分时，外接ADS8329IRSAT的热继电器有时会产生不必要的动作。400V系列的小容量，在配线较长时，对应于电动机额定电流的比例会变大，因此，在外部使用的热继电器容易发生不必要的动作（线间漏电路径如图9-2所示），可采取如下措施抑制：

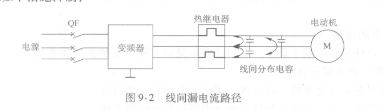

图9-2线间漏电流路径
1)使用变频器的电子过电流保护。
2)降低载波频率，请注意此时电动机噪声将增大，选择柔性PWM将使电动机噪声的增加不会产生有害的影响。
为了保证电动机不受线间漏电流的影响，推荐使用一个温度感器直接检测电动机温度。
由于在变频器输出布线间的分布电容流过的电流的高额部分时，外接ADS8329IRSAT的热继电器有时会产生不必要的动作。400V系列的小容量，在配线较长时，对应于电动机额定电流的比例会变大，因此，在外部使用的热继电器容易发生不必要的动作（线间漏电路径如图9-2所示），可采取如下措施抑制：
图9-2线间漏电流路径
1)使用变频器的电子过电流保护。
2)降低载波频率，请注意此时电动机噪声将增大，选择柔性PWM将使电动机噪声的增加不会产生有害的影响。
为了保证电动机不受线间漏电流的影响，推荐使用一个温度感器直接检测电动机温度。
