变频器在纺织行业中的应用广泛，如全AAI4558P自动高速卷绕头，其中树脂定型机为纺织行业的后处理设备，它主要完成布的成型处理。它的控制系统的传动部分采用了PROFIBUS- DP，其通信速度快，抗干扰能为强。

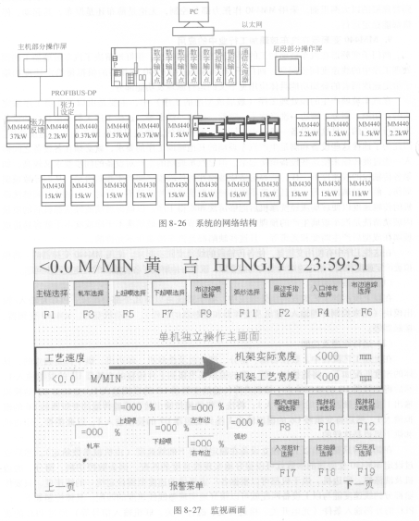

   本系统采用PROFIBUS- DP控制20多台西门子MM4系列的变频器，包括MM440、MM430及MM420变频器。由于采用了PROFIBUS- DP，所有的信号和变频器都挂在PROFI-BUS- DP上，可以通过以太网把现场的所有数据都连接到管理局。系统的网结构如图8-26所示，监视画面如图8—27所示。

   该系统通过模拟量控制同步，使得设备的同步性能大大提高，整台设备的传动性能稳定，精度高，而且S7-300的PID控制用于张力控制精度非常高。

   考虑到传动的同步性能和抗干扰能力以及整体性价比，采用了西门子的PROFIBUS- DP控制MM4系列变频器，通信速度快，并且可以把所有的现场数据，包括速度、运行状态、报警信息等通过PROFIBUS- DP传到PLC．控制器。然后应用CP343-1LEAN把所有数据连接到管理层的以太网里面。采用MM440作张力部分控制，无论是薄布还是厚布，其起动、停机都能稳定运行。
