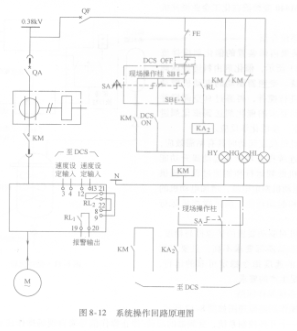

系统操作回路原理图如图8-12所示。

   这是一个开环控制系统，LF80CPT-TR变频器的起动／停止操作信号来自现场操作柱或DCS。模拟量的速度基准值由DCS提供（图8-12中端子3-4）；同时，变频器向DCS反馈一个电动机的转速实际值（图8. 12端子12- 13）。操作人员根据搅拌罐的仪表测量信号和实际转速值，向变频器发出提高或降低电动机转速基准值的指令。RL：的常开接点（端子21- 22）在上电自检正常后闭合，端子5接入”ON”信号，才允许释放变频器的输出，保证了变频器的安全。

   控制室内的操作人员根据现场监测仪表的测量信号和变频器送到DCS的实际转速信号，得出提高或降低电动机转速的命令，并在必要时起动和停止搅拌。

   作为通用型变频器，MM440具有优化的多路模拟量／开关量的I/O。现场操作回路和DCS的控制系统可方便、灵活地利用它们来完成生产过程的控制，并实现对变频器的调速和运行监视。本控制系统充分利用设备本身的硬件资源，满足了生产的要求，运行可靠维护量小，节约维修费用。
