变频器的输入侧、输出ICE3A3565P侧均使用电流测力计式测量仪器，通过2功率测量法或者3功率测量法进行测定，特别是输入侧电流容易不平衡，建议使用3功率测量法进行测定。

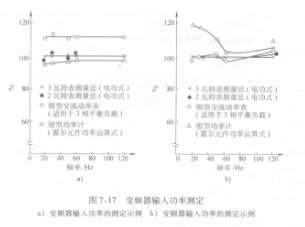

   图7-17所示为通过各种测量仪器进行测定的示例。

   由于功率运算式及2或3功率测量方法等测量仪器不同，3相功率瓦特表会产生误差。另外在电流测量端使用电流互感器时及在电压测量端使用内置电压互感器的测量仪器时，由于电流互感器、电压互感器的频率特性不同，也会产生误差。

   [测定条件]

   恒定转矩(loo%)负载，但是60Hz以上恒功率输出。电机3.7kW 4极，3功率计法的指示值作为100%，如图7-17a所示。

   恒定转矩(100%)负载，但是60Hz以上恒功率输出。电机3.7kW 4极，3功率计法的指示值作为100%如图7-17b所示。
