电阻器的额定功率系列
发布时间:2015/12/14 20:53:09 访问次数:703
电阻器的额定功率系列见表2-1。

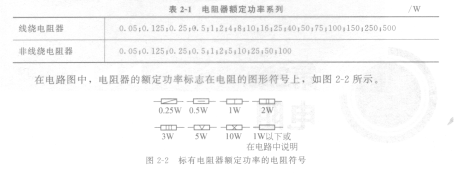

表2-1 电阻器额定功率系列 JL04HV-2E22-22PE-B-R
图2-2标有电阻器额定功率的电阻符号
额定功率2W以下的小型电阻，其额定功率值通常不在电阻体上标出，观察外形尺寸即可确定；额定功率2W以上的电阻，因为体积比较大，其功率值均在电阻体上用数字标出。电阻器的额定功率主要取决于电阻体的材料、外形尺寸和散热面积。一般说来，额定功率大的电阻器，其体积也比较大。因此，可以通过比较同类型电阻的尺寸，判断电阻的额定功率。常用电阻器昀额定功率及其外形尺寸见表2-2。

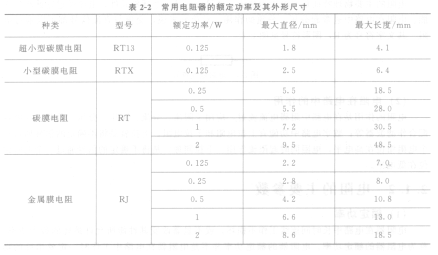

表2-2 常用电阻器的额定功率及其外形尺寸
电阻器的额定功率系列见表2-1。
表2-1 电阻器额定功率系列 JL04HV-2E22-22PE-B-R
图2-2标有电阻器额定功率的电阻符号
额定功率2W以下的小型电阻，其额定功率值通常不在电阻体上标出，观察外形尺寸即可确定；额定功率2W以上的电阻，因为体积比较大，其功率值均在电阻体上用数字标出。电阻器的额定功率主要取决于电阻体的材料、外形尺寸和散热面积。一般说来，额定功率大的电阻器，其体积也比较大。因此，可以通过比较同类型电阻的尺寸，判断电阻的额定功率。常用电阻器昀额定功率及其外形尺寸见表2-2。
表2-2 常用电阻器的额定功率及其外形尺寸
