变频器中使用的单GTR的电路结构是怎样的?
发布时间:2015/11/21 19:58:28 访问次数:822
变频器中使用的单GTR的电路结构是怎样的?

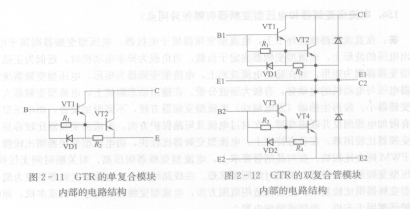

答:晶体管VT1与VT2复合后的集电极作为GTR模块的C极;复合后的发射极作为GTR的E极,GJ9971复合的基极作为GTR的基极,如图2- 11所示。
变频器中使用的双GTR的电路结构是怎样的?
答:由于电力晶体管GTR在变频器中主要用于逆变桥,故生产厂家通常又将两个GIR集成在一起,制成双复合管模块方式。另外,由于在变频器的逆变电路中,各逆变管的输出端通常总需要反向并联一只二极管.故在GTR模块的旁边也已经将反向并联的二极管集成到模块内部。电力晶体管GTR的基本工作状态与普通晶体管基本相同,其电路结构如图2 -12所示。
变频器中使用的单GTR的电路结构是怎样的?
答:晶体管VT1与VT2复合后的集电极作为GTR模块的C极;复合后的发射极作为GTR的E极,GJ9971复合的基极作为GTR的基极,如图2- 11所示。
变频器中使用的双GTR的电路结构是怎样的?
答:由于电力晶体管GTR在变频器中主要用于逆变桥,故生产厂家通常又将两个GIR集成在一起,制成双复合管模块方式。另外,由于在变频器的逆变电路中,各逆变管的输出端通常总需要反向并联一只二极管.故在GTR模块的旁边也已经将反向并联的二极管集成到模块内部。电力晶体管GTR的基本工作状态与普通晶体管基本相同,其电路结构如图2 -12所示。
