芯片术语
发布时间:2015/10/25 17:15:50 访问次数:821

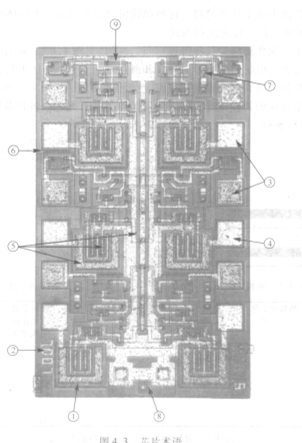

图4.3是一个中规模(MSI)／双极型集成电路的显微照片。之所以选择这个集成等级， SD6701SC是为了照片卜．能显示出电路的具体图形。对于更高集成度的电路，它的元件非常小，以至于在整个芯片的显微照片上无法辨认．．
图4.3中芯片的特性是：
1．双极型晶体管
2．电路的特定编号
3．为连接芯片与管壳而备的压焊点
4．压焊点上的一小块污染物
5．金属表面导线
6．划片线（芯片间的分割线）
7．独立未连接的元件
8．掩模版对准标记
9．电阻
图4.3是一个中规模(MSI)／双极型集成电路的显微照片。之所以选择这个集成等级， SD6701SC是为了照片卜．能显示出电路的具体图形。对于更高集成度的电路，它的元件非常小，以至于在整个芯片的显微照片上无法辨认．．
图4.3中芯片的特性是：
1．双极型晶体管
2．电路的特定编号
3．为连接芯片与管壳而备的压焊点
4．压焊点上的一小块污染物
5．金属表面导线
6．划片线（芯片间的分割线）
7．独立未连接的元件
8．掩模版对准标记
9．电阻
