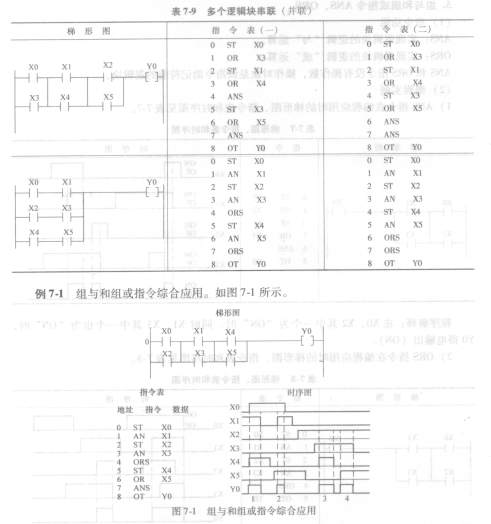

ANS和ORS指令用在较复杂的有多个逻辑块的梯形图中，指令表编程有两种方法：FZH195一种是先输入两个逻辑块，用ANS（或ORS）指令将其串联或并联，然后再输入一个逻辑块，再ANS（或ORS）……依此类推；另一种方法是先将各个逻辑块输入，然后连续使用ANS（或ORS）指令将其全部串联（或并联），见表7_9。

表7-9多个逻辑块串联（并联）

   例题说明

   从图7-1的时序图上看，该例的逻辑关系显得比较复杂，但是仔细分析就可发现YO有四个接通段，分别代表了该例子的四种有效组合。

   1)当XO、Xl接通且X4接通时，YO接通，对应图中第1段接通情况。

   2)当XO、Xl接通且X5接通时，YO接通，对应图中第2段接通情况。

   3)当X2、X3接通且X4接通时，YO接通，对应图中第3段接通情况。

   4)当X2、X3接通且X5接通时，YO接通，对应图中第4段接通情况。

   掌握ANS、ORS的关键主要有两点：一是要理解好串、并联关系，二是要形成块的观念。
