(1)指令功能

  ST:逻辑运算开始。表示fscq1265rt与母线连接的常开触点，或逻辑块开始的常开触点。

  ST/:逻辑运算开始。表示与母线连接的常闭触点，或逻辑块开始的常闭触点。

  ST和ST/的操作数：X、Y、R、C、T。

  OT:线圈驱动指令，将运算结果输出到指定的继电器。

  OT的操作数：Y、R。

  (2)编程实例

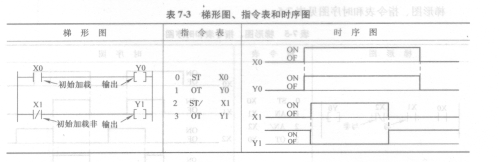

  梯形图、指令表和时序图见表7-3。

  表7-3梯形图、指令表和时序图

   程序解释：

   1)当XO为“ON”时，YO得电输出(ON)；XO为“OFF”时，YO失电(OFF)。

   2)当Xl为“ON”时，Yl失电(OFF)；Xl为“OFF”时，Yl得电输出(ON)。

   说明：这里所说的XO为“ON”，是指当输入继电器XO外部连接的开关信号接通时其线圈得电的状态，此时对应的触点动作，常开触点闭合，常闭触点断开。XO为“OFF”是指当输入继电器XO外部连接的开关信号断开时其线圈失电的状态，此时对应的触点为常态，常开触点断开，常闭触点闭合。下面类似的解释意义一样，不再重复说明。
