交流开关量信号的输入接口电路如图5-2b所示，其中的交流电源由外部供给。 IRF7314TRPBF其工作原理与直流输入电路基本相同，只是采用R、C电路实现光耦合器的输入匹配。

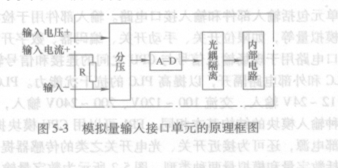

   模拟量输入接口单元是把现场连续变化的模拟量标准信号，转换为PLC能够处理的由若干位表示的数字量信号。模拟量输入接口又称为A-D转换输入接口。在工业生产过程中，诸如温度、压力、流量、液位等连续变化的物理量，经过传感器变换为相应的4~ 20mA或l。5V、-10—10V、0—10V的模拟量标准电流电压信号，模拟量输入接口单元接收模拟量信号后，经过滤波、A-D转换、光耦隔离，把它转换成二进制数字量信号．送给CPU进行处理。根据A-D转换的分辨率不同，模拟量输入接口单元能提供8位、10位、12位或16位等精度不同的数字量信号。图5-3所示为模拟量输入接口单元的原理框图。
