23040型摇臂钻床主要由底座、内立柱、外立柱、摇臂、主轴箱、 FQP50N06工作台等部分组成，如图3-5所示。内立柱固定在底座上，在它外面套着空心的外立柱，外立柱可绕着不动的内立柱回转3600。摇臂一端的套筒部分与外立柱滑动配合，借助于丝杠，摇臂可沿着外壶柱上下移动，但两者不能做相对转动，因此摇臂与外立柱一起相对内立柱回转采用手动。主轴箱是一个复合的部件，它包括主轴旋转和进给运动的全部传动变速和操作机构。主轴箱是安装在摇臂的导轨上，可以通过手轮操作使它沿着摇臂上的水平导轨移动。当需要钻孔时，可利用夹紧机构将主轴箱紧固在摇臂上，摇臂紧固在外立柱上，外立柱紧固在内立柱上，以保

证加工时的稳定。

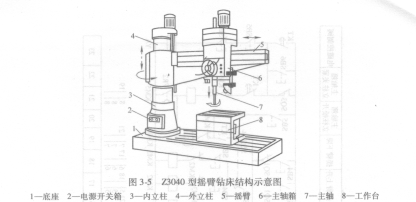

   图3-5  23040型摇臂钻床结构示意图

   1-底座2-电源开关箱3-内立柱4-外立柱5-摇臂6-主轴箱7-主轴8-工作台

   加工工件时，根据工件的高度不同，可将摇臂进行升降调整。但在升降之前，摇臂应自动松开，然后进行升降运动，当升降到所需位置时，摇臂应自动夹紧在立柱上。摇臂连同外立柱绕内立柱的回转运动是依靠人力推动完成，但回转前必须先将外立柱松开。主轴箱沿摇臂上导轨的水平移动也是手动的，移动前也必须先将主轴箱松开。摇臂钻床的主运动是主轴带动钻头的旋转运动；进给运动是钻头的上下运动；辅助运动是指主轴箱沿摇臂水平移动，摇臂沿外立柱上下移动以及摇臂连同外立柱一起相对于内立柱的回转运动。
