钻床用途非常广泛，FGA25N120ANTDTU它主要利用钻头、钻精度要求不太高的孔，另外还可用来绞孔、扩孔以及攻丝等。钻床的结构形式可分为立式钻床、卧式钻床、台式钻床、深孔钻床和摇臂钻床等。其中，摇臂钻床可以在立柱上进行旋转移动，主轴箱又可以在摇臂上移动。在加工工件方面，摇臂钻床钻孔时可以调整安装于主轴上的钻头在水平面上的位置，使钻头对准被加工孔的中心，而工件则固定不动，因而适合于在大中型零件上进行钻孔、扩孔、绞孔以及攻丝等工作。下面以23040型摇臂钻床为例进行分析。

  主要结构及运动形式

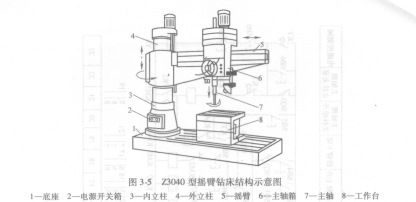

   23040型摇臂钻床主要由底座、内立柱、外立柱、摇臂、主轴箱、工作台等部分组成，如图3-5所示。内立柱固定在底座上，在它外面套着空心的外立柱，外立柱可绕着不动的内立柱回转3600。摇臂一端的套筒部分与外立柱滑动配合，借助丝杠，摇臂可沿着外壶柱上下移动，但两者不能做相对转动，因此摇臂与外立柱一起相对内立柱回转采用手动。主轴箱是一个复合的部件，它包括主轴旋转和进给运动的全部传动变速和操作机构。主轴箱是安装在摇臂的导轨上，可以通过手轮操作使它沿着摇臂上的水平导轨移动。当需要钻孔时，可利用夹紧机构将主轴箱紧固在摇臂上，摇臂紧固在外立柱上，外立柱紧固在内立柱上，以保证加工时的稳定。
