压力继电器
发布时间:2015/9/14 20:17:07 访问次数:438
压力继电器以液压系统的压力变化作为输入信号使继电器动作。D2425F-10压力继电器一般用在机床的液压、气压和水压系统中或用于气压给水设备、消防设备等系统中的保护。

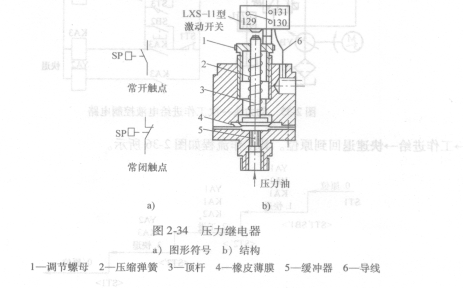

压力继电器由微动开关、调节螺母1、压缩弹簧2、顶杆3、橡皮薄膜4和缓冲器5等组成，其图形符号及结构见图2-34。压力继电器装在油路（水路或气路）的分支路中，当压力超过整定值时，通过缓冲器、橡皮薄膜抬起顶杆，使微动开关动作；若管路中压力等于或低于整定值，顶杆脱离微动开关使触点复位。压力继电器调节方便，只需放松或拧紧调整螺母即可改变控制压力。
1-调节螺母2-压缩弹簧3-顶杆4-橡皮薄膜5-缓冲器6-导线
压力继电器以液压系统的压力变化作为输入信号使继电器动作。D2425F-10压力继电器一般用在机床的液压、气压和水压系统中或用于气压给水设备、消防设备等系统中的保护。
压力继电器由微动开关、调节螺母1、压缩弹簧2、顶杆3、橡皮薄膜4和缓冲器5等组成，其图形符号及结构见图2-34。压力继电器装在油路（水路或气路）的分支路中，当压力超过整定值时，通过缓冲器、橡皮薄膜抬起顶杆，使微动开关动作；若管路中压力等于或低于整定值，顶杆脱离微动开关使触点复位。压力继电器调节方便，只需放松或拧紧调整螺母即可改变控制压力。
1-调节螺母2-压缩弹簧3-顶杆4-橡皮薄膜5-缓冲器6-导线
