压力控制阀是利用阀芯上液压作用力和弹簧力保持平衡来进行工作的，D17P103CX平衡状态的任伺破坏都会使阀芯位置产生变化，其结果不是改变阀口的开度大小（如溢流阀、减压阀），就是改变阀口的通道（如安全阀、顺序阀）。

   溢流阀是液压系统中最常见的元件，它的主要功能是保持系统压力基本恒定，防止系统过载，造成背压，使系统卸荷等。机床液压系统中常用的溢流阀有直动式和先导式两种，直动式溢流阀用于低压，先导式溢流阀用于高压。这里仅介绍直动式溢流阀。

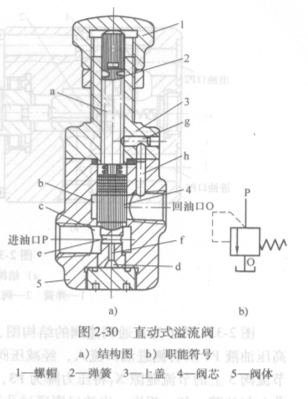

   图2-30a所示为直动式溢流阀的结构图，它由阀体5、阀芯4、上盖3、弹簧2和螺帽1等主要部件组成，通口P和O分别为溢流阀的进油口和回油口。当压力油液从通口P经油腔c、径向孔e、阻尼孔f进入油腔d，阀芯的底面受到油液的压力。由于阀芯顶部原来作用着一个弹簧力，因此阀芯的工作位置由这两个力的大小来决定。当通P处压力不足以使作用在阀芯底面上的力超过弹簧力时，阀芯4处于最低位置，通口P与O不相通，回油口0无油液流出，当通

口P处压力升高到作用在阀芯底面上的力超过弹簧力时，阀芯4上升，阀口开度处于某种大小，油腔b与油腔c相通，油液从回油口O排出。这时压力油液作用在阀芯4上的力PA（P为进口处压力，A为阀芯截面积）就和此时开度下作用在阀芯上的弹簧力FS保持平衡，通口P处压力也基本稳定在某一数值上，这就是直动式溢流阀控制压力的原理。转动调整螺帽1可以调整弹簧2力的大小，从而调整了通口P的油液压力。图2．30b所示为其职能符号图。
