换向阀在液压系统中用以改变液流方向、实现运动换向、接通或关断油路。D16812机床液压系统中使用的换向阀种类很多，常用的主要是滑阀。滑阀式换向阀的结构主体是阀体和阀芯，滑阀滑体上开了许多通口，阀芯通过移动可以停止在不同的工作位置上，从而接通或关断相应油路。根据阀体上所开口数目和阀芯移动位置的数量，可以分为二位二通、二位三通、二位四通、三位四通、三位五通阀等。

   在电液控制系统中，常用电磁铁推动换向阀阀芯来改变液流方向，电磁换向阀就是利用电磁铁推动滑阀移动来控制液流流动方向的。电磁阀有交流电磁阀和直流电磁阀两种，以电磁铁所用的电源种类而定。这里以三位四通电磁换向阀为例加以介绍。

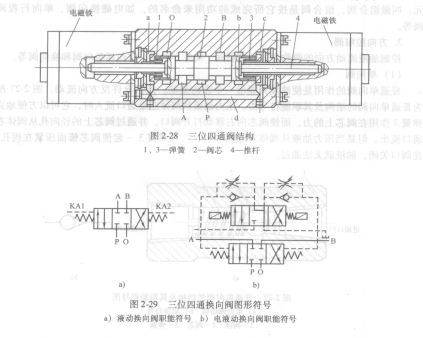

   图2-28所示为三位四通电磁换向阀，图中1和3为复位弹簧，2为阀芯；4为推杆。当电磁铁断电时，两边的弹簧l和3使阀芯2处于中间位置。当右边电磁铁通电时，阀芯通过推杆4将阀芯2推向左端，这时进油口P和油口B相通，油口A和回油口O相通。当左边

电磁铁通电时，阀芯2被推向右端，这时油口A和进油口P、油口B与回油口O分别相通，实现油路的换向。由于受到电磁力较小的限制，电磁换向阀的流量一般在63U min以下；流量大时，一般采用液动控制或电液控制。液动换向阀是靠压力油液改变阀芯位置的，电液动换向阀是由电磁换向阀和液动阀组合而成，电磁换向阀起先导作用，它改变控制油液的方向，借以改变液动滑阀的阀芯位置，所以能够用较小的电磁铁来控制较大流量的油液，由液动阀控制主油路换向。图2-29a、b分别为液动换向阀和电液动换向阀的图形符号。
