在电路图中一般将图分成若干个图区：以便阅DG14069BE读查找。在电路图的下方（或右方）沿横坐标（或纵坐标）方向划分图区，并用数字1，2，3，…（或字母A，B，C，…）标明，同时在图的上方（或左方）沿横坐标（或纵坐标）方向划分图区，分别用文字标明该图区电路的功能和作用，使读者能清楚地知道某个电气元件或某部分电路的功能，以便于理解整个电路的工作原理。如图2-1所示，1区对应的为“电源开关”QS。

   电路图中的接触器、继电器的线圈与受其控制的触点的从属关系（即触点位置）应按下述方法标明：

   在每个接触器线圈的文字符号KM的下面画两条竖直线（或水平线），分成左、中、右（或上、中、下）3栏，把受其控制而动作的触点所处的图区号数字，按表2-2规定的内容填上。对备而未用的触点，在相应的栏中用记号“×”标出或不标出任何符号。接触器线圈符号下的数字标记见表2-2。

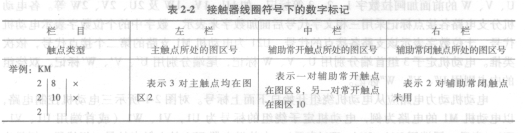

   表2-2接触器绂圈符号下的数字标记

   在每个继电器线圈的文字符号KT下面画一条竖直线（或水平线），分成左、右（或上、下）2栏，把受其控制而动作的触点所处的图区号数字，按表2-3规定的内容填上，同样，对备而未用的触头在相应的栏中用记号“×”标出或不标出任何符号。继电器线圈符号下的数字标记见表2-3。

   表2-3继电器线圈符号下的数字标记

   电路图中触点文字符号下面的数字表示该电器线圈所处的图区号。如图2-1所示在图区4标有KA2，表示中间继电器KA2的线圈在图区9。
