万能转换开关是一种多挡位、多段式、控制多回路的圭令电器，当操作手柄转动时，DCP011512DBP带动开关内部的凸轮机构转动，从而使触点按规定顺序闭合或断开。万能转换开关一般用于交流500V、直流440V、约定发热电流20A以下的电路，作为电气控制电路的转换和配电设备的远距离控制、电气测量仪表转换，也可用于小容量异步电动机、伺服电动机、微电动机的直接控制。万能转换开关按用途分主令控制和控制电动机两种。

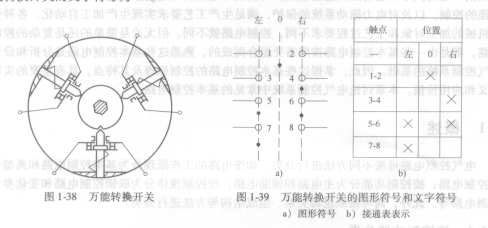

   图1-38所示为LW6系列万能转换开关某一层的结构示意图，它主要由触点座、操作定位机构、凸轮、手柄等部分组成，其操作位置有0—l2个，触点底座有l—10层，每层底座

均可装三对触点。每层凸轮均可做成不同形状，当操作手柄带凸轮转动到不同位置时，可使各对触点按设置的规律接通和分断，因而这种开关可以组成数百种控制电路方案，以适应各种复杂要求，故被称为“万能”转换开关。常用的万能转换开关有LW5、LW6、LW12等系列。

   万能转换开关的触点在电路中的图形符号如图1. 39a所示。图形符号中“每行水平的两条实线表示一对触点，垂直的虚线表示操作手柄位置。各对触点在不同操作位置的通断状态是在该触点与相应虚线的相交位置的下方涂黑圆点表示接通，没有涂黑圆点表示断开。另一种是用触点通断状态接通表来表示，图l-39b中以“×”表示触点闭合，空白表示断开。万能转换开关的文字符号为SA。

   万能转换开关根据用途、接线方式、所需触点挡数和额定电流来选用。
