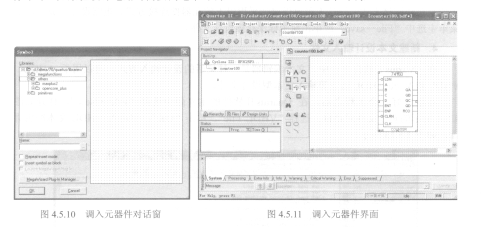

在如图4.5.9所示原理图设计输入界面的图形编辑区上，双击鼠标左键或者单击鼠标右键，M29F040-120选择“Insert—symbol”，打开如图4.5.10所示调入元器件对话窗。

   在Quartus II软件平台中，有丰富的基本符号和已经建立好的宏库，用户可以在输入电路设计时直接调用它们。

   在图4.5.10左边的元件库中，选择自己所需的元件，放在右边的编辑区中，也可以在“Name”栏处直接输入要调入的元器件。例如，在“Name”栏直接键入74160，然后单击“OK”，则74160的图形符号出现在图形编辑区，如图4.5.11所示。

   在图4.5.10的元器件调入对话窗，继续调入其他所需元器件。选择“Primitives—pin—input”或“Primitives—pin—output”，即可完成一个输入、输出引脚的添加。用鼠标左键单击选中输入、输出引脚的“pin_name”，双击它使之变成深色后，输入要更改的新的引脚名称即可。如果在设计电路时需要高电平可调入“VCC”，需要低电平可调入“GND”。
