建立设计文件
发布时间:2015/8/25 20:48:45 访问次数:421
Quartus II软件可采用多种编辑输入方式:M28F201-120KI原理图(术.bdf文件)、波形图(术.vwf文件)、VHDL (*.vhd文件)、Verilog HDL(木.v文件)、Altera HDL(木.tdf文件)、符号图(木.sym文件)、EDIF网表(木.edf文件)、Verilog Quartus映射文件(术.vqf文件)等。其中EDIF是一种标准的网表格式文件,因此EDIF网表的输入方式可以接受来自许多第三方EDA软件所生成的设计输入。在众多的输入方式中,最常用的是原理图、HDL文本和层次化设计时要用的符号图。这里先来介绍原理图设计输入方法。
新建原理图文件

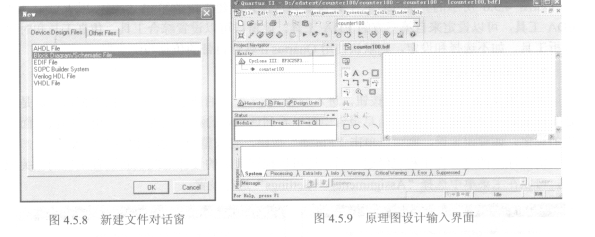

新建工程结束后,在图4.5.1所示界面的主菜单中,选择“File—New”,打开如图4.5.8所示的新建文件对话窗。选择“Block Diagram/Schematic File”,单击“OK”,即进入图形编辑界面。Quartus II的图形编辑器也称为块编辑器(Block Editor),可用于原理图(Schematics)和结构图(Block Diagrams)的形式输入和编辑图形设计信息。
在主菜单中选择“File--Save As“,将此原理图设计文件保存为“counterlOO.bdf”,如图4.5.9所示。
Quartus II软件可采用多种编辑输入方式:M28F201-120KI原理图(术.bdf文件)、波形图(术.vwf文件)、VHDL (*.vhd文件)、Verilog HDL(木.v文件)、Altera HDL(木.tdf文件)、符号图(木.sym文件)、EDIF网表(木.edf文件)、Verilog Quartus映射文件(术.vqf文件)等。其中EDIF是一种标准的网表格式文件,因此EDIF网表的输入方式可以接受来自许多第三方EDA软件所生成的设计输入。在众多的输入方式中,最常用的是原理图、HDL文本和层次化设计时要用的符号图。这里先来介绍原理图设计输入方法。
新建原理图文件
新建工程结束后,在图4.5.1所示界面的主菜单中,选择“File—New”,打开如图4.5.8所示的新建文件对话窗。选择“Block Diagram/Schematic File”,单击“OK”,即进入图形编辑界面。Quartus II的图形编辑器也称为块编辑器(Block Editor),可用于原理图(Schematics)和结构图(Block Diagrams)的形式输入和编辑图形设计信息。
在主菜单中选择“File--Save As“,将此原理图设计文件保存为“counterlOO.bdf”,如图4.5.9所示。
