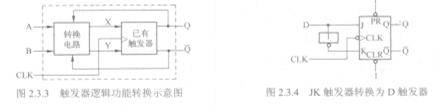

在集成触发器产品中，FGL60N100BNTD常见的有JK触发器和D触发器，而在实际应用中，有可能用到各种功能的触发器，这就需要进行不同类型触发器之间的转换。要将已有触发器转换成待求触发器，需在已有触发器的输入端加上一定的转换电路，如图2.3.3所示。

   由图2.3.3可知，转换的关键就是求转换电路的X=fi(A，B，Q”)和Y=f2 (A，B，Q“)的表达式，即可实现将已有的XY触发器转换为待求的AB触发器。例如将JK触发器转换为D触发器，已有的JK触发器的特性方程：Qn+l= JQ”+KQ“，而待求D触发嚣的特性方程：Qn+l=D，为了能求出J、K的表达式，可以变换

   Qn-l=D= D(Q“+Q“)=DQ“+DQ“

   并与JK触发器的特性方程相比较，由此得到J=D、K=D，故将JK触发器转换为D触发器的转换电路如图2.3.4所示。
