用万用表确定三极管的三个电极

   对于小功率三极管来说，有金属DP83266VF外壳封装和塑料外壳封装两种。

   金属外壳封装的如果管壳上带有定位销，那将管底朝上，从定位销起，按顺时针方向，三根电极依次为e、b、c。如果管壳上无定位销，且三根电极在半圆内，将有三根电极的半圆置于上方，按顺时针方向，三根电极依次为e、b、c。如图7-6所示。

   图7-6  半导体三极管电极的识别

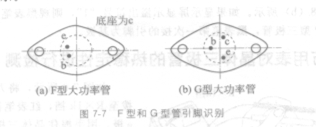

   塑料外壳封装的，面对平面，三根电极置于下方，从左到右，三根电极依次为e、b、对于大功率三极管，外形一般分为F型和G型两种，如图7-7所示。F型管，从外形上只能看到两根电极。将管底朝上，两根电极置于左侧，则上为e，下为b，底座为c。G型管的三个电极一般在管壳的顶部，将管底朝下，三根电极置于左方，从最下电极起，顺时针方向，依次为e、b、c。

   三极管的引脚必须正确确认，否则，接人电路不但不能正常工作，还可能烧坏管子。
