M440变频器频率控制线选错导致变频器不能工作

   故障现象： HT-120BN某企业一条生产线，采用22kW-西门子M440变频器驱动工作，变频器使用了两年之后烧毁。因为急用，马上又购得一台同型号的变频器更换。变频器安装上以后，进入不了正常工作状态。

   该变频器的频率信号是由上位机给出的4~ 20mA电流，加在变频器的模拟输入端子上。变频器的输出频率和原来损坏的变频器产生了很大的区别，当上位机给出相同的控制信号，现在的变频器输出频率高很多，即变频器不能应用。情急之下，想出来一个不是办法的办法，安摊一个人进行手动调速，上位机的自动控制信号暂且不用。

   故障分析：问题肯定是在变频器的调整上，因为损坏的变频器的调整参数没有保留，不知道现在应该调整哪些参数。找来变频器的使用说明书，有针对性的分析，原来西门子M440变频器的模拟输入控制端子的使用方法为：变频器有两个模拟输入控制端子，由面板上的电流／电压切换开关选择输入的是模拟电压信号或模拟电流信号（见图8-10）。开关1对应模拟端子l，开关2对应模拟端子2，打到“ON”为输入电流，“OFF”为输入电压。

   将开关l打到“ON”，模拟端子1进入电流控制状态，将4~20mA电流信号接在模拟端子l（3～4端子之间），下一步调整变频器的频率偏置参数。

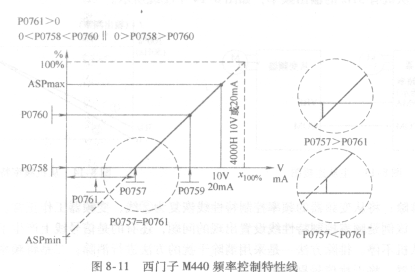

   图8一11是西门子M440变频器的频率控制特性线原图，由图中可见，该控制线可单极性控制或双极性控制，由参数码“P0756”进行设置，选择“P0756=3”，为带监控的单极性电流控制，输入电流为0~ 20mA。带监控是当该端子输入信号出现故障时，变频器报警“F0080”（一般变频器输入控制端子出现故障时变频器不报警，西门子变频器功能还是比较齐全的）。
