变频器出现过电压跳闸，AD7685BRMZ有两方面的原因，一是输入三相电压升高，造成直流母线电压升高导致变频器过电压跳闸；二是电动机出现回馈发电现象，造成变频器直流母线电压升高跳闸（见图3-4）。

   1．输入电压高

   输入电压高形成的过电压主要原因是三相电源故障或夏天雷击过电压。

   变频器厂家在变频器设计时，因为不同的设计理念，有的对雷电反应灵敏度高，有的对雷电反应灵敏度低。对雷电反应灵敏度高的在雷雨天气跳闸较频繁，影响正常生产；对雷电反应灵敏度低的则在一般雷雨天气不跳闸，对生产影响小，但会遭到雷击损坏。

   解决雷击的方法可以在三相输入端安装避雷器或压敏电阻。避雷器或压敏电阻的电压等级为250V，安装在三条相线和接地端之间。图3-5是避雷器连接图。

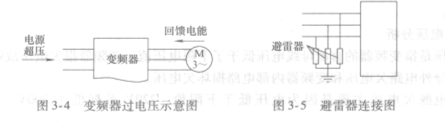

   图3-4变频器过电压示意图    图3-5避雷器连接图

   2．电动机回馈电能变频器过电压

   电动机在工作中，如果出现了负向负载，负载拉着电动机转动，转子的转速大于了定子旋转磁场的转速，电动机变为发电机，向变频器回馈电能，
