故障现象：某煤矿矿井绞车，AD5200BRMZ10选用唐山开城220kW防爆变频器驱动…．台185kW电动机，用于牵引斜井煤车运煤。绞车安装后只正常使用了16天，在煤车，}：行时变频器报短路

   故障检查：检查电动机负载正常（装煤量），用1500型绝缘电阻表分别检测电动机的三相对地绝缘电阻，均为200Mfl以上。将电动机去掉（保留电缆），变频器运行正常，说明变频器和输出电缆均正常。将电动机重新接上，变频器还是报过电流故障。后用该变频器给另一台20m处的JD- 40K绞车电动机通电试验，正反转及加减速都正常，说明变频器确实是好的。

   故障维修：更换185kW三相防爆电机，系统运行正常。原电动机用绝缘电阻表检查没有问题，原来是相间出现了短路故障。更换电动机至今系统已经正常工作了13个月无任何异常。

   案例12 TD3100变频器闭环矢量控制电流异常

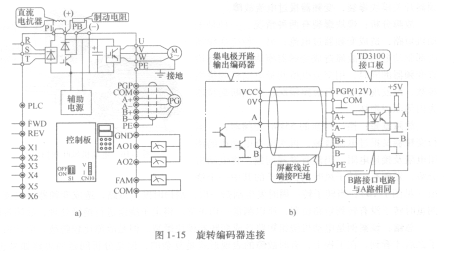

   故障现象：艾默生TD3100变频器，驱动7.5kW电动机，作为电梯曳引机。电动机额定电压为380V，额定电流为15. 4A，额定转速为1440r/min，额定频率为50Hz。变频器在开环方式下运行正常，闭环矢量运行电流异常偏大。用户测量PG旋转编码器电压为6V（正常值为12V），怀疑是PG旋转编码器或者接口板故障（连接电路见图1-15）。
