设计中使用的射频芯片为Chipcom公司的CC1000．具有单片RF收发的特点。E13005-2收发分开设计的CC1000具有抗干扰能力强、通信速率高、体积小巧、功耗低、性能稳定、性能价格比高等优点。考虑到成本等方面的问题，设计时RFID采用的工作频率为433MHz，经过试验测试，证明在传输距离及据可靠性等方面，可以达到井下系统的功能要求。图5 -12所示为CC1000的典型应用电路图。

   本模块采用上述芯片CC1000、新型高速AVR单片机及相关的接口电路设计而成的，具有体积小、功耗小、距离远、工作稳定等可靠特点。主要采用了以下技术：

   (1)数字滤波器，不需外接滤波器，体积小。

   (2)内置位同步锁相环，实现数据的同步解调，可以同时输出数据和位时钟，所以收到的数据稳定。

   (3)高速低功耗AVR单片机，完成对收到的无线噪声的识别和过滤作用，真正做到数据通信的“所发即所收”。单片机还完成“收”、“发”的自动控制，不发数据时自动转换为“发状态”。无线数据传输模块的应用电路如图5 -13所示。

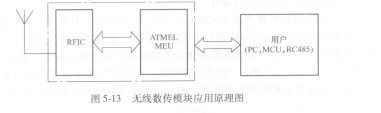

   图5 -13无线数传模块应用原理图

   此无线数据传输模块的具体功能，是实时监测有害气体的浓度数据，将气体传感器采集的数据，保存在微控制器MCU中，数据经过网络传输，最终传送至监管中心PC的操作平台。计算机将气体浓度数据存人数据库，并进一步判断是否处于安全范围内，若超过规定阈值则自动报警。
