软件操作主要由CCD相机参数设置、功能选择、操作项目选择三大部分组成，系统运行AD9744ACPZRL7的主界面如图6 -33所示。

   CCD像机参数设置。CCD像机参数设置主要是设置像机的色彩和总增益，如图6 -34所示。

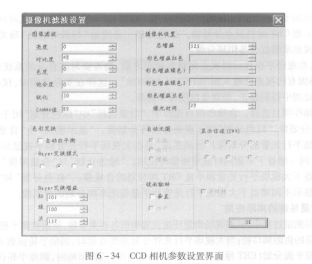

  图6 -34  CCD相机参数设置界面

  色彩设置一般采用白光对像机做白平衡，设置像机的白色基准，通俗地讲就是告诉像机周围环境什么是白色。白平衡可以简单地理解为在任意色温条件下，摄像机镜头所拍摄的标准白色经过电路的调整，使之成像后仍然为白色。白平衡做完后与色彩有关的设置参数如色相( HUE)、红色分量增益(R Gain)、绿色分量增益(G Gain)、蓝色分量增益(BGain)、Gamma值不应再改变，否则像机的色彩会发生变化。由于光学系统选择的光波段范围为546nm~ 656nm，视场应呈绿色。像机采用24位色彩模式，可以通过调整“亮度”“对比度”“锐化”等参数对成像质量进行微调。系统色彩设置只需一次，并将设置参数保存在文件中，下次系统启动时，像机将被自动配置。总增益一般要根据实际测量环境下的背景光强进行调节，使CCD靶面上呈清晰的像。
