对于幅度和相位同时变化的情况

发布时间:2015/6/4 20:55:01 访问次数:1250

对于幅度和相位同时变化的情况。相敏检N28F256A-150波器的输出信号取决于载波信号和参考信号相位的瞬时值比较：同极性输出为正值，反极性输出为负值。信号波形如图5 -44(b)所示。这种方法在扫描调制测量中得到应用。

典型的相敏检波电路

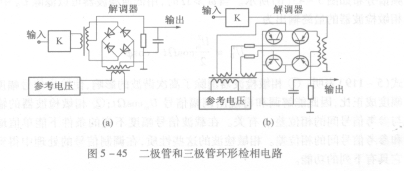

相敏检波的实际电路有许多类型。图5 -45给出了常用的二极管环形检相电路和三极管相敏电路。图中，已调制的载波信号通过放大器K由输入变压器输入，参考电压由中心抽头变压器引入。在参考电压的正负半周期内分别控制两对二极管或三极管的通断，使输入信号在负载电阻上全波整流输出。输出电流的流向取决于参考电压和信号电压的相位关系，以达到检相整流的目的。

典型的相敏检波电路
