所选用的超二代像增强器的阴极面前有一个厚度为5. 6mm、材料为Kl的保护玻璃，XC2V250-6FG256C这块平板玻璃也参与了物镜系统成像，故在设计物镜系统的过程中，要加入这个平板玻璃一起考虑。同时从仪器的整体结构考虑，物镜系统中加入一个直角棱镜，实现光路转折，达到减小体积的目的，此棱镜也参与了物镜系统的成像，因此，需要将直角棱镜展开的等效平板玻璃放人系统中进行设计。对于该物镜系统，若全部采用球面设计，则需要九片才能完全满足像质的设计要求。为了使物镜系统结构更简单，更好地校正畸变和提高传递函数，设计中采用三个非球面，透镜数量减少为七片，物镜结构如图2 -83所示，其非球面系数及像差结果如表2-8及图2- 84所示，光学传递函数(MTF)：空间频率为401p/mm时，轴上为0.7，轴外为0.5，完全满足设计要求，畸变值为4. 6%已经完全达到设计要求。由上面的设计结果可以看出，在加入了非球面后，物镜系统的像质得到了明显的提高。

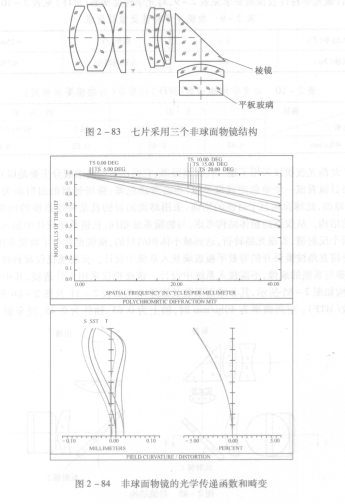

   图2 -83七片采用三个非球面物镜结构

   图2 -84非球面物镜的光学传递函数和畸变
