只要测出S与妒，就可确立尺；妒可事先在计算机内预置（也可测量）；S在光栅尺上得到。HCF4017BC而理论的R值是通过在运动过程中，由磁盘录制下来，（经过放大与波形变换电路以及分频器）将信号传给计算机，计算机将R的测得值R测与理论值R理作比较，得到AR，经D/A转换，由记录器记录（由于AR与渐开线齿形误差是一一对应的，所以，记录的曲线，反映的就是渐开线齿形误差曲线。

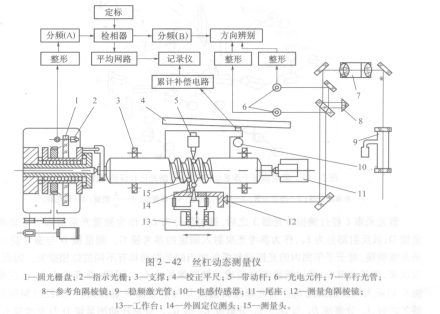

   图2 -42是丝杠动态测量仪。该仪器用来检查精密丝杠的单扣螺距误差，在一定长度或全长上得螺距累积误差，以及丝杠的周期误差。仪器中采用圆光栅作为测量转角的角度标准，用激光波长作为测量线位移的长度标准。当丝杠转过某- AO角时，与丝杠同

步旋转的圆光栅就给出相应于AO角的光栅莫尔条纹数。同时，通过激光干涉仪给出与AO相应的轴向位移量At的激光干涉条纹数。一定的转角AO，对应相应的轴向位移At。因此，一定的莫尔条纹数对应相应的干涉条纹数。这两路信号经过各自的光电接收、放

大、整形，形成脉冲信号。再经各自的分频，使两者频率相等而后进行比相。如果丝杠没有误差，那么两路信号酌相位差不变。如果有误差，则两路信号相位差的变化便直接描绘出丝杠误差曲线。由于采用了电子式位移量同步比较原理，故使这台仪器具有测量链短、测量精度高、机械结构简单、实现了动态测量、反映丝杠精度全面等特点，解决了高精度丝杠的测量问题。
