浓度传感器的光源LED采用方波来驱动工作，LED采用频率为lOkHz的方波来进行调制， C10T6DTA0100采用NE555芯片作为振荡器（图12 - 36），输出具有一定周期和占空比的方波，再接MIC2951组成的恒流源电路（图12 - 37）作为LED的驱动电路。

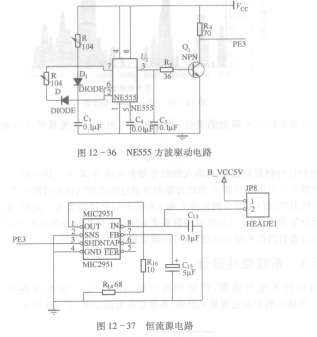

    图12 - 36    NE555方波驱动电路

   图12 - 37恒流源电路

   同时采用差分吸收法中的单光路双波长技术（图12 - 38），以消除光源的波动、光电器件的时漂和温漂等因素带来的干扰。在两路相相位反的方波驱动下，光源1和光源2在一个方波周期内轮流发光，其中光源1( LED43)发光波长为4.3斗m，对应C02在4.3ym的吸收峰值，光路中带有被测气体吸收后的光强信息；光源2( LED36)发出光波长为3.6htm光路中带有未经被测气体吸收的光强信息。

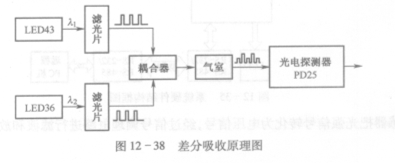

  图12 - 38差分吸收原理图
