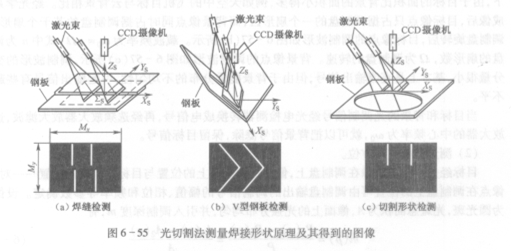

面进行扫描（光切割法），或者直接ADS1100A5IDBVT产生面状其他投射图案，可快速获得物面各点的深度信息。图6 - 55所示为采用光切法对钢板焊缝、曲折和切割形状进行检测的原理图。系统由一台摄像机和两台投射光装置组成，摄像机放置位置与工作台面垂直，两台投射光装置投射出来的片状光相互平行，在被测平面上形成两条光条。光条上每点的空间位置的计算方法与三角法相同。根据投射光条的成像位置关系，可以计算出钢板的形扶。

   红外方位检测系统主要用于目标的方位测定及跟踪导引系统中。典型例子是空空导弹的导引头，它的作用是测量飞机目标在空间的坐标位置。“响尾蛇”导弹导引头的结构原理如图6 - 56(a)所示。其中方位测量及跟踪机构组成位标器，它能在接收到飞机红外辐射后，自动测出目标相对于自己的空间方位，给出方位误差信号，不断地自动修正弹体飞行的方向，把导弹引向目标。坐标变换的用途是把方位检测系统中获得的极坐标信号变成控制弹体运动所需的直角坐标信号。图6 -56(b)中，目标和弹体连线称为视线，qM是视线与基准线的夹角，qo是光轴与基准线的夹角，△g是视线与光轴的夹角，称为误差角。
