若在直线尺上采用绝对编码的图案则构成直线绝对编码器，它是轴角编码器的推广，AD8552ARZ图6 -17表示该装置的结构示意图。在6mm厚的微晶玻璃上真空镀铬膜，光刻格雷码图案。通过2mm厚的钢板与被测物体相连接，作为补偿调整用。钢板上刻有毫米尺的刻度。玻璃尺长0.3~1. 5m，代码间距为0.5mm。读取代码的光电头由GaAs发光二极管作光源，由光电三极管等作接收元件，横跨在玻璃尺上安装，接收到的12bit（500mm以下）~14bit（2000mm以下）的位置输出信号，通过20芯电缆通向译码器。在这里，将格雷码变换成8 - 4-2 -1BCD码，并通过显示器表示出绝对位置。也可经过数字比较器，在预先给定的位置上产生比较信号，指示

出当前位置是否等于、大于或小于给定位置。

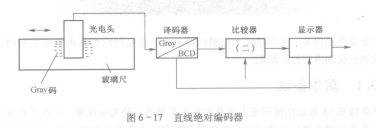

   图6 -17直线绝对编码器
