简单的激光准直仪可以直接用目测来对准，为了便于控制和提高对准精度，一般的BAT54A-NXP激光准直仪都采用光电检测器来自动对准，这种准直仪的基本结构如图6 -43所示。

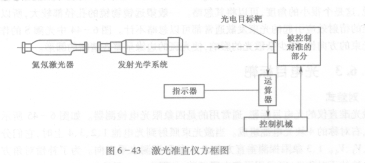

   图6 -43激光准直仪方框图

   由图6 -43可知，激光准直仪由以下几部分组成

   (1)氦氖激光器，它发出波长A=0. 6328~Lm的连续单模(TEMoo)激光；

   (2)发射光学系统，它是个倒置的望远镜，用来压缩激光束的发散角；

   (3)光电目标靶，它把对准的激光信号转换为电信号；

   (4)指示及控制系统，它可以根据光电目标靶输出的电信号，指示目标靶的对准情况，自动控制目标靶的对准。
