78KO/Ix2系列单片机
发布时间:2015/3/30 19:05:38 访问次数:927
瑞萨电子为满足LED照明控制的市场需求,开发了78KO/Ix2系列单片机,A920CY-2R0M系列产品如图5-18所示。

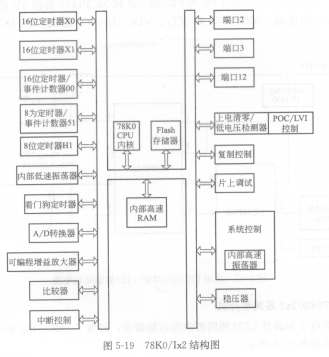

(78KO/Ix2的结构。78KO/Ix2系列8位单片微控制器的结构图如图5-19所示。
78KO CPU内核
a·低功耗。内部高速振荡工作模式:350VA(工作在fCPU一1MHz)。STOP模式:0.58tiA(工作在fIL一30kHz)。
b.高速系统时钟:陶瓷/晶体振荡器(1~10MHz),外部时钟(1~10MHz),内部高速振荡器(4MHz±2%),16位定时器XO和Xl的时钟。
c.内部低速振荡器:30kHz±10%。
②定时器
a·16位定时器X:PWM输出(最大40MHz),与外部信号联动操作,多达4个通道的同步输出,触发AlD转换。
b.16位定时器/事件计数器:PPG输出,捕获输入,外部事件计数器输入。
。8位定时器Hl:PWM输出,可工作于内部低速振荡时钟。
d.8位定时器/事件计数器51:外部事件计数器输入。
e.看门狗定时器:可在内部低速振荡器时钟下工作。
瑞萨电子为满足LED照明控制的市场需求,开发了78KO/Ix2系列单片机,A920CY-2R0M系列产品如图5-18所示。
(78KO/Ix2的结构。78KO/Ix2系列8位单片微控制器的结构图如图5-19所示。
78KO CPU内核
a·低功耗。内部高速振荡工作模式:350VA(工作在fCPU一1MHz)。STOP模式:0.58tiA(工作在fIL一30kHz)。
b.高速系统时钟:陶瓷/晶体振荡器(1~10MHz),外部时钟(1~10MHz),内部高速振荡器(4MHz±2%),16位定时器XO和Xl的时钟。
c.内部低速振荡器:30kHz±10%。
②定时器
a·16位定时器X:PWM输出(最大40MHz),与外部信号联动操作,多达4个通道的同步输出,触发AlD转换。
b.16位定时器/事件计数器:PPG输出,捕获输入,外部事件计数器输入。
。8位定时器Hl:PWM输出,可工作于内部低速振荡时钟。
d.8位定时器/事件计数器51:外部事件计数器输入。
e.看门狗定时器:可在内部低速振荡器时钟下工作。
