当两光栅在垂直方向相对移动一个栅距时，莫尔条纹则在栅线方向移动一个莫尔条纹间距BH。 AD9887AKSZ-140两个光栅面夹角p越小，莫尔条纹间距BH越大。这样就可以把肉眼看不见的光栅位移变成清晰可见的莫尔条纹移动，可以通过测量莫尔条纹的移动来测量光栅位移，从而实现高灵敏度的位移测量。

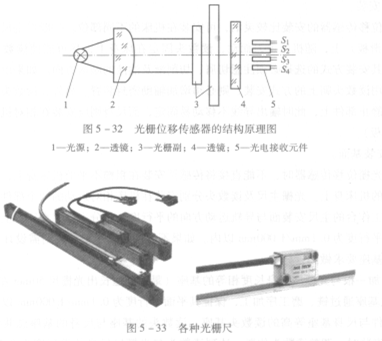

    如图5 -32所示，光栅位移传感器主要由光源、透镜、光栅副（主光栅和指示光栅）和光电接收元件组成，其中主光栅和被测物体相连，它随着被测物体的移动而产生位移。当主光栅产生位移时，莫尔条纹便随之产生位移，若用光电接收元件记录莫尔条纹通过某点的数目，便可知主光栅移动的距离，也就测得了被测物体的位移量。图5 -33所示为各种不同型号光栅尺的外观。
