说明

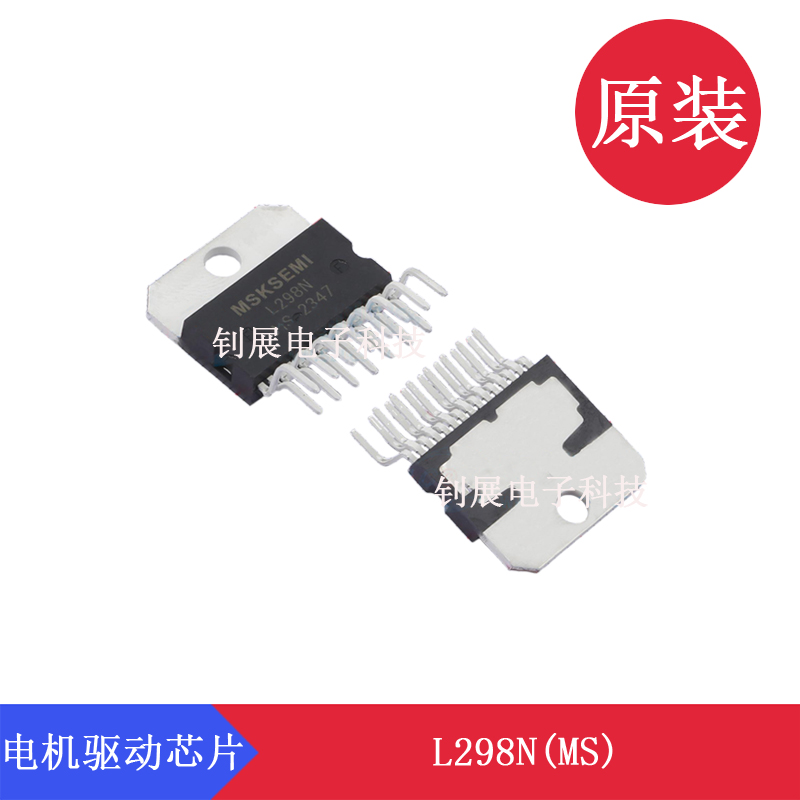

L298N（MS）是一款高压、大电流全桥驱动器，设计用于接受标准TTL逻辑电平并驱动继电器、螺线管、直流和步进电机等电感负载。
特性
工作电源电压高达45V
总直流电流高达4A
低饱和电压
逻辑“0”输入电压高达1.5V
逻辑电源和驱动电源彼此独立
应用程序
功率输出级
L298N（MS）集成了两个功率输出级（A；B）。权力
输出级是桥式配置，其输出可以根据输入的状态以共模或差模驱动电感负载。流经负载的电流从感测输出端的电桥中流出：外部电阻器（RSA；RSB.）允许检测该电流的强度
输入级
所有输入均兼容TTL
权力
通常为100nF的无感电容器必须在Vs和Vss之间，尽可能靠近GND引脚接地。在输出保护关闭和打开之前，en端子应处于L状态。
输出保护
驱动时应选择快速二极管作为输出保护
电感负载。当I=2 A时，VF≤1.2V，TRR≤200ns。
并联，并联
当驱动电流大于2A时，可以并联两组进行电流扩展。
