ADRF6650ACPZADRF6650-EVALZ​

发布时间:2020/2/14 17:05:00 访问次数:68发布企业:深圳市烨弘轩电子有限公司

烨弘轩电子最新到货 有最新批号 朱S 13691880960 微信同号 可提供样品 批量 方案 技术资料 技术支持 竭诚为您提供优质服务。需要查询更多产品 www.yhx-group.com 。
有现货 可添加我们联系方式获取最优惠价格
原厂原包原标原装每一片都来自正规渠道每一片都可追溯



ADRF6650 是一款高度集成的下变频器,集成了双混频器、双数字交换衰减器、双数字可变增益放大器、锁相环 (PLL) 和压控振荡器 (VCO)。此外,ADRF6650 还集成了两个射频 (RF) 平衡不平衡转换器、串行增益控制 (SGC) 控制器和快速启用输入以实现分时双工 (TDD) 运行。
片内 RF 平衡不平衡转换器可使 ADRF6650 支持 50 Ω 端接 RF 输入。集成式无源混频器可为 200 MHz 滑动中频 (IF) 窗口提供高度线性下变频。ADRF6650 使用宽带方波限制本地振荡器 (LO) 放大器实现 450 MHz 至 2700 MHz 的 RF 带宽。与传统窄带正弦波 LO 放大器解决方案不同,此放大器允许在极宽的带宽范围内在高于或低于 RF 输入的条件下应用 LO。
ADRF6650 提供两种生成差分 LO 输入信号的方法:通过具有低相位噪声 VCO 的片内小数分频频率合成器在内部生成,或通过低相位噪声 LO 信号在外部生成。集成 PLL/VCO 的连续 LO 覆盖范围为 450 MHz 至 2900 MHz。PLL 基准输入支持很宽的频率范围,并且在相位频率检测器 (PFD) 之前有一个集成的基准分频器。
ADRF6650 通过高级硅锗 (SiGe) 双极互补金属氧化物半导体 (BiCMOS) 工艺制成。它采用符合 RoHS 指令的 56 引脚 8 mm × 8 mm 引线框芯片尺寸级封装 (LFCSP) 封装,带有裸焊盘。性能规定在 −40°C 至 +105°C 最高焊盘温度范围内。
应用
多频段/多标准蜂窝基站分集接收器
宽带无线电线路分集下变频器
多模式蜂窝扩展器和微微蜂窝
配备集成小数 N PLL/VCO 的双路下变频器
RF:450 MHz 至 2700 MHz(连续)
LO 频率:450 MHz 至 2900 MHz,高端或低端注入
43 dB 增益控制范围
升频/降频和 SPI 增益控制
集成式 RF 平衡不平衡转换器适用于单端 50 Ω 输入
电源:3.3 和 5 V
8 mm × 8 mm 56 引脚 LFCSP 封装

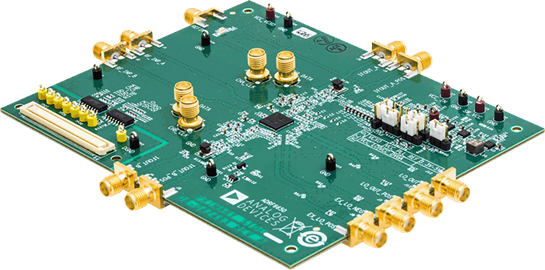

ADRF6650-EVALZ 是一款 4 层 Rogers 印刷电路板 (PCB),可用于评估 ADRF6650 的性能。图 1 中显示了该评估板的照片。该评估板包含 ADRF6650(适用于 SDP-S 控制器板的连接器)、电源连接器、稳压器和微型 A (SMA) 连接器。该评估板需要使用 SDP-S 控制器板才能对套件进行软件编程。
ADRF6650 是一款高性能双路下变频器,集成了混频器、数字交换衰减器、数字可变增益放大器 (DVGA)、锁相环 (PLL) 和压控振荡器 (VCO)。该套件使用宽带方波限制本地振荡器 (LO) 放大器实现 450 MHz 至 2700 MHz 的 RF 带宽。与传统窄带正弦波 LO 放大器解决方案不同,ADRF6650 可在 450 MHz 至 2900 MHz 的带宽范围内支持在高于或低于 RF 输入的条件下应用 LO。

适用于 ADRF6650 的功能完备的评估板
单电源:5.6 V(需要 1 A 容量)
ACE 控制软件
ADRF6650ACPZ
ADRF6650-EVALZ

====================================
